一般套筒石灰窯燒嘴采用的鎂質(zhì)耐火磚，在使用一年多的時(shí)間內(nèi)，容易發(fā)生斷裂問題，使得燒嘴磚的使用壽命與窯體壽命不同步，套筒石灰窯在使用不到一年內(nèi)燒嘴磚就斷裂了1/3,而石灰窯的使用壽命在3年以上，因此，燒嘴磚的使用壽命與窯體壽命不同步，盡管燒嘴磚的斷裂不影響石灰窯的使用，但對煅燒工藝有一定的負(fù)面影響，因此很有必要進(jìn)行研究。

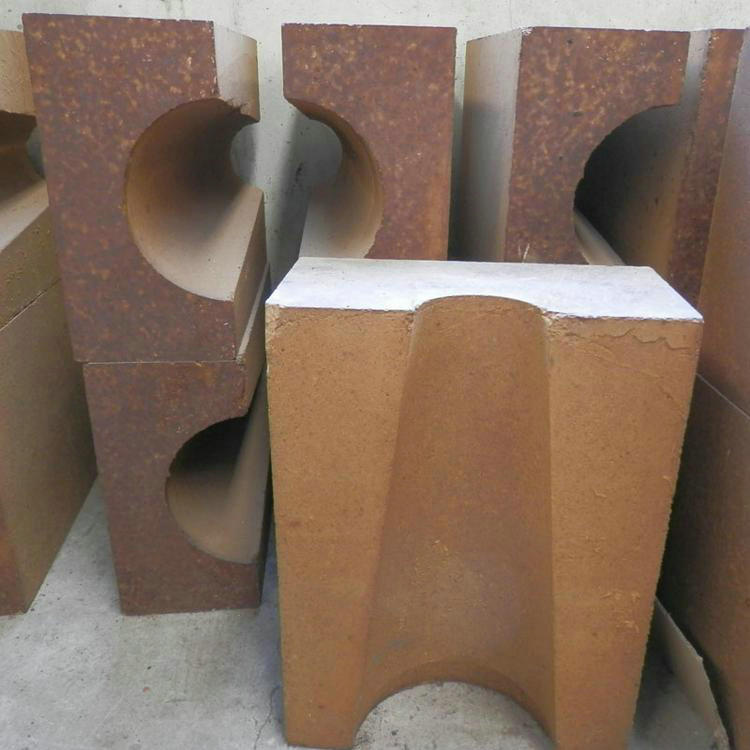

燒嘴磚容易斷裂的成因，燒嘴磚采用的材質(zhì)為鎂質(zhì)耐火磚。該堿性材料除具有優(yōu)良的耐高溫和抗石灰的反應(yīng)性外,存在如下不利的因素,導(dǎo)致提前斷裂1：鎂質(zhì)耐火材料的熱膨脹大,抗熱震性差。燒嘴磚受火焰熱氣流的沖刷，承受的熱沖擊環(huán)境惡劣，容易出現(xiàn)熱震所致裂紋。2：由于熱膨脹系數(shù)大，鎂質(zhì)耐火材料的熱應(yīng)力高。當(dāng)有局部應(yīng)力集中時(shí)，易發(fā)生斷裂3：鎂質(zhì)耐火材料易于水化，導(dǎo)致鼓脹開裂。施工時(shí)受環(huán)境條件影響較大。烘烤不當(dāng)，也易出現(xiàn)開裂，導(dǎo)致掉塊。在陰冷潮濕的天氣,火泥中的水分不易排除，更易使磚發(fā)生水化，因而對施工環(huán)境條件和烘烤要求苛刻4：鎂質(zhì)耐火材料的熱態(tài)強(qiáng)度較低，在熱應(yīng)力作用下易發(fā)生蠕變。

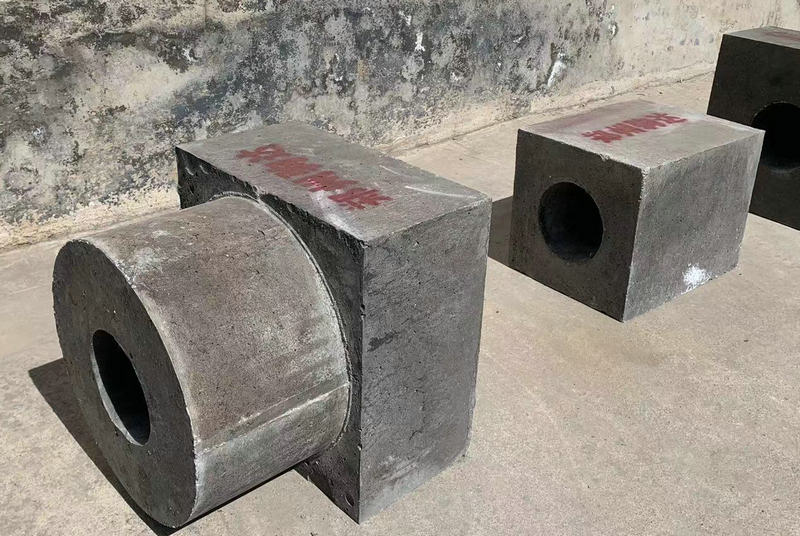

燒嘴磚材質(zhì)改進(jìn)選擇采用剛玉莫來石質(zhì)耐火澆注料制作燒嘴磚的預(yù)制件，具有如下優(yōu)點(diǎn)：

1：剛玉莫來石耐火澆注料主晶相為剛玉和莫來石,前者具有很高的熔點(diǎn)2050℃、硬度和強(qiáng)度，能夠抵抗高溫和氣流沖刷，具有優(yōu)良的高溫耐磨性。莫來石的熔點(diǎn)也較高1840℃,其特點(diǎn)是熱膨脹系數(shù)小，晶體呈針柱狀鑲嵌結(jié)構(gòu)，具有很好的抗熱震性。剛玉相和莫來石相復(fù)合的耐火澆注料兼具二者的優(yōu)點(diǎn)，可以有效抵抗燒嘴磚受火焰熱氣流的沖刷，能夠承受惡劣的熱沖擊環(huán)境，防止燒嘴磚發(fā)生斷裂。

2：剛玉莫來石耐火澆注料不存在水化問題，施工受環(huán)境影響小,對施工條件要求不苛刻，且澆注、養(yǎng)護(hù)和熱處理可在供料廠家進(jìn)行，質(zhì)量易于得到保證。不會(huì)在施工和烘烤時(shí)水化開裂。

3：燒嘴磚為異型磚，不易機(jī)壓成型。采用澆注方法，容易做到整體或分體成形，實(shí)現(xiàn)形狀和尺寸的精確控制。機(jī)壓磚臨界粒度有限，一般為5 mm,而澆注料的臨界粒度可大到20 mm左右，有利于結(jié)構(gòu)的穩(wěn)定和提高抗熱沖擊性。

4：燒嘴磚在使用時(shí)，由于燃?xì)猓ɑ蛉加停﹪娤驙t內(nèi)，爐內(nèi)的CaO粉塵不易附著在燒嘴腔內(nèi)，不會(huì)發(fā)生CaO與Al2O3-SiO2材料的反應(yīng)。即便有少量CaO附著在燒嘴磚上，燒嘴磚中A12O3含量較高（大于75%）,而SiO2和CaO的含量比較低，根據(jù)A12O3- SiO2-CaO三元相圖，發(fā)生反應(yīng)的溫度在1500℃左右。可以認(rèn)為，在石灰窯的工作溫度下不易發(fā)生Al2O3-SiO2-CaO的固相反應(yīng)。

總結(jié)：一般套筒石灰窯燒嘴采用的鎂質(zhì)耐火磚，在使用一年多的時(shí)間內(nèi)，容易發(fā)生斷裂問題，使得燒嘴磚的使用壽命與窯體壽命不同步，本文針對國內(nèi)所用套筒窯燃燒嘴易斷裂的現(xiàn)象，分析其成因；并根據(jù)石灰窯煅燒帶燃燒工藝、內(nèi)襯耐材的結(jié)構(gòu)等重新生產(chǎn)出適合套筒窯燃燒嘴用的剛玉莫來石質(zhì)耐火澆注料預(yù)制實(shí)踐表明，新的燒嘴磚的使用壽命與窯體壽命得到同步。
