8090成人免费影视在线_蜜桃视频一区二区三区四区_国内精品久久久久影院不卡_影音先锋女人AV鲁色资源网久久,色偷偷91久久综合噜噜噜噜,午夜视频免费试看,日产国产欧美视频一区精品

產品分類

耐材知識

當前位置:首頁 > 耐材知識 > HCL氣體對高鋁磚的侵蝕過程

HCL氣體對高鋁磚的侵蝕過程

添加時間:2020年5月19日  瀏覽次數:

在侵蝕溫度和時間相同的條件下,隨著煤氣中HCL氣體濃度的增加,侵蝕后高鋁磚的失重率提高.當煤氣中HCL氣體濃度為0%時,高鋁磚的失重率只有0.63%;當煤氣中HCL氣體濃度為0.6%時,高鋁磚的失重率提高到1.73%;當煤氣中HCL氣體濃度為1.2%時高鋁磚的失重率進一步提高到2.23%.

高鋁磚

1:高鋁磚礦物組成及礦物結構的變化

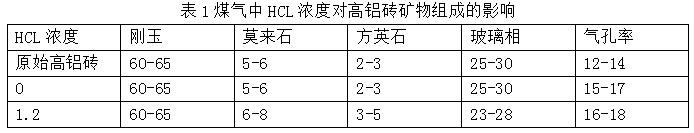

通過礦相顯微鏡下觀察,高鋁磚在不同HCL濃度煤氣侵蝕后礦物組成的變化見表1所示,從表1中可以看出;當煤氣中HCL濃度由0%升高到1.2%時,侵蝕后高鋁磚中剛玉(AL2O3)的含量沒有發生明顯的變化,但硅酸鹽玻璃質和隱晶質鋁硅酸鹽的含量略有降低,莫來石(3AL2O3·2SiO2)和方英石(SiO2)的含量卻有所升高,部分硅酸鹽比例質和隱晶質鋁硅酸鹽轉變成莫來石(3AL2O3·2SiO2)和方英石(SiO2),高鋁磚表層剛玉和莫來石的顆粒結晶度明顯變差,試樣侵蝕層的厚度約為2mm~4mm,高鋁磚中的氣孔率由15%~17%升高到16%~18%。AL2O3是典型的兩性氧化物,在高鋁磚中可以顯弱堿性,鋁硅酸鹽和莫來石固溶體沒有結晶的AL2O3有可能與HCL發生化學反應(1),生成ALCL3 和H2O,ALCL3 和H2O,的揮發將會促使高鋁磚中的氣孔率升高;另一方面根據SiO2—AL2O3相圖,AL2O3在高溫下被侵蝕也會促進鋁硅酸鹽和莫來石固溶體向莫來石晶體和方英石轉化,提高莫來石晶體(3AL2O3·2SiO2)和方英石(SiO2)的含量。

AL2O3+6HCL=2ALCL3+3H2O(1)

2:通過對不同HC1濃度煤氣侵蝕后高鋁磚的分析和檢測可以得出以下結論煤氣中的HCI氣體會促進部分硅酸鹽玻璃質和隱晶質鋁硅酸鹽轉變成莫來石 (3AL2O3·2SiO )和方英石 (Si0 ),高鋁磚表層剛玉和莫來石的顆粒結晶度明顯變差,氣孔率增大.



關鍵詞:高鋁磚
版權所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業務咨詢:18537113611
郵箱:[email protected] QQ:497985876

豫公網安備 41018302000261號

你好 歡迎訂購我公司耐火材料產品
在線客服
主站蜘蛛池模板: 炎陵县| 迁西县| 西乡县| 兴山县| 沈阳市| 汝城县| 陇川县| 京山县| 通化市| 宁晋县| 库尔勒市| 水城县| 四子王旗| 云南省| 措勤县| 邵东县| 商洛市| 怀安县| 古田县| 浏阳市| 鸡泽县| 舞阳县| 肃北| 铜陵市| 昌图县| 炎陵县| 建平县| 固原市| 涿鹿县| 永丰县| 江川县| 沙洋县| 田林县| 广东省| 芮城县| 华安县| 龙海市| 襄城县| 桐庐县| 黑河市| 泰宁县|
