8090成人免费影视在线_蜜桃视频一区二区三区四区_国内精品久久久久影院不卡_影音先锋女人AV鲁色资源网久久,色偷偷91久久综合噜噜噜噜,午夜视频免费试看,日产国产欧美视频一区精品

產品分類

耐材知識

當前位置:首頁 > 耐材知識 > 耐火磚及澆注料遇到堿侵蝕后反應性

耐火磚及澆注料遇到堿侵蝕后反應性

添加時間:2020年4月17日  瀏覽次數:

有色冶煉及鍛造加熱過程中產生的堿性氧化物含鈉、鉀較多,會侵蝕高溫上的耐火磚澆注料。 但是,鈉、 鉀與各種耐火磚澆注料反應是高溫爐壁耐火材料選擇的基礎技術,為此進行了研究,并且與本公司產品的抗堿性進行了比較。堿性反應試驗條件如下:試驗溫度: 1 200℃ (試樣前端溫度) 溫度保持時間:30min 加熱速度:10℃·min-1 侵蝕劑: Na2CO3、 K2CO3、 NaCl 特級試劑侵蝕劑使用量:55g、50g、60g 試樣形狀:17mm×17mm×180mm(平面研磨機精加工后)。

一:實驗結果

1.1耐火磚

鎂鉻磚與原磚組織相比,組織變化很小。在氧化鋁質、氧化鋯質和尖晶石質試樣上發現前端有膨脹傾向,致密質黏土磚被侵蝕劑浸漬的前端部位有些熔損,也發現了膨脹的傾向。在熔損部位的背面,堿侵入2~3mm 厚,形成致密的組織。在1150℃以上,鋯石質磚熔損很大。 在1150℃以上,碳化硅質磚和碳化硅-黏土磚也發生了熔損,尤其是碳化硅質磚的熔損較大。

1.2不定形耐火材料

從約1000℃向高溫側,氧化鋁質低水泥澆注料是逐漸膨脹,膨脹傾向大于氧化鋁質磚。組織內部發生橫向龜裂,但組織仍較牢固。在1 150℃以上,黏土質低水泥澆注料中發現有些熔損,黏土質普通澆注料熔損較大。在約1200℃,高鋁質致密噴補料有若干熔損,但比黏土質低水泥澆注料和普通澆注料熔損少。在1150℃以上,碳化硅質澆注料和碳化硅質致密噴補料發生熔損,特別是碳化硅質致密噴補料的熔損較大。

二:各耐火材料的反應性

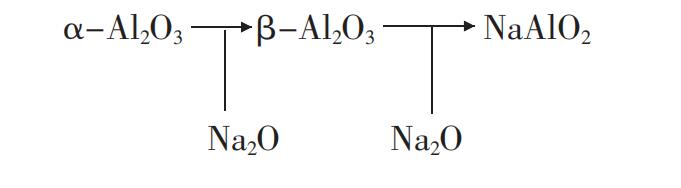

(1)剛玉磚(α-Al2O3)、氧化鋁質低水泥澆注料是以剛玉(α-Al2O3)為主體,并有少量的CaO-Al2O3 組成,這些礦物如果堿 Na2O侵入,就會產生下式所示的反應:

一般認為α-Al2O3 如果向晶體結構大的β- Al2O3變化,那么耐火材料的組織則膨脹,容易龜裂。

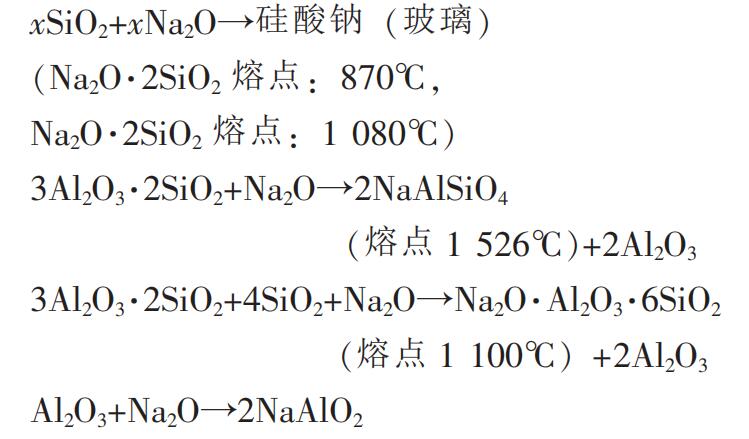

(2)黏土質磚和澆注料的礦物組成是莫來石(3Al2O3·2SiO2)、方晶石(SiO2)、 石英(SiO2) 等,由于 Na2O 的侵入引起下式的反應:



黏土質耐火材料,由于化學組成SiO2和Al2O3的含量不同,所以易引起上述那樣的反應。 由于Na2O的侵蝕,耐火材料組織生成硅酸鈉、Na2O· Al2O3 ·6SiO2 (鈉長石)和 NaAlSiO4 (斜霞石)等堿性化合物,發現有熔損和膨脹剝落損傷。

關鍵詞:堿侵蝕   耐火磚   澆注料
版權所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業務咨詢:18537113611
郵箱:[email protected] QQ:497985876

豫公網安備 41018302000261號

你好 歡迎訂購我公司耐火材料產品
在線客服
主站蜘蛛池模板: 平原县| 九龙县| 永年县| 六枝特区| 利川市| 芦山县| 奉新县| 安乡县| 昌都县| 邹城市| 大洼县| 台州市| 宣威市| 宜君县| 宁武县| 大田县| 梅州市| 买车| 扎赉特旗| 虹口区| 焦作市| 米易县| 旬邑县| 黑水县| 黄龙县| 玛沁县| 德惠市| 寿光市| 利辛县| 庆云县| 吉水县| 枣强县| 中宁县| 新龙县| 巴林右旗| 泾阳县| 宁津县| 个旧市| 桂阳县| 永嘉县| 双江|
