以高純棕剛玉為主要原料，同時加入α-Al2O3微粉、SiO2微粉、純鋁酸鈣水泥制備了棕剛玉澆注料。結果表明：選用粗顆粒、中顆粒、細粉質量比為58：22：20，其中α-Al2O3微粉加入量為6%（w），uf-SiO2加入量為6（w），水泥加入量為1%（w）制備了棕剛玉澆注料。澆注料的結構致密、高溫線變化小、高溫強度高、抗熔渣及鐵水滲透侵蝕性好，在高溫還原氣氛下長期使用性能穩定。
試驗
主要原料有高純棕剛玉，α-Al2O3微粉、SiO2微粉、純鋁酸鈣水泥等。稱取原料，澆注成40mm×40mm×160mm的長條樣，在110℃烘干后，再在1200、1500℃燒成。按相關檢測試樣的體積密度、顯氣孔率、耐壓強度、抗折強度、線變化率。
抗渣性：采用靜態坩堝法，抗渣坩堝外形尺寸65mm×60mm，內孔尺寸25mm×30mm，取自寶鋼爐渣20g，試驗溫度為1500℃ 5h。爐渣的化學組成（w）為：SiO2 32.15%，Al2O3 15.43%，TiO2 0.63%，Fe2O3 0.43%，CaO 48.48%，MgO 1.59%，k2O 0.19%，Na2O 0.22%，SO3 0.75%。
抗堿性：采用棕剛玉預制塊和剛玉磚，剛玉莫來石磚作為對比試驗。將試樣切塊20mm×20mm×20mm的立方體，采用紅柱石質匣缽埋入法，焦炭與碳酸鉀按1:1的質量比混勻，將每種試樣四塊依次排列埋入其中，將匣缽放入爐中，升溫速度為10℃·min-1，100℃保溫30h。冷卻后取出試樣，進行體積、強度及K2O含量測試。
粒度級配
按方程計算，棕剛玉澆注料中骨料部分的粒度分布系數q值不應高于0.30，適于振動施工剛玉澆注料的粒度分布系數q為0.29時，具有良好的流動性。
試樣采用骨料8~5、5~3、3~1、≤1mm四級配料，分布系數q為0.25、0.29、0.31及兩種經驗配比，粗顆粒、中顆粒、細粉質量比分別為①32:28:40；②34:29:37；③35:29:36；④54:29:17；⑤58:22:20，試樣編號分別為1#-5#。顆粒級配的試驗結果見表1。

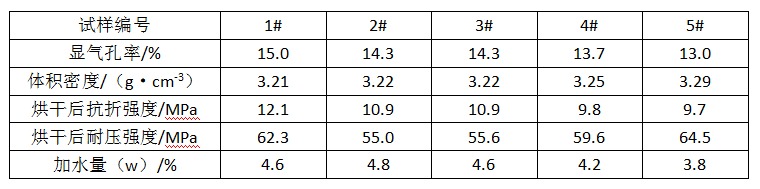

表1 顆粒級配的試驗結果
由表1可以看出，要獲得相同的作業性，粗顆粒、中顆粒、細粉質量比為58:22:20的5#配料用量較少，各項物理指標也較好。也即增加顆粒的加入量可以提高棕剛玉澆注料的密度。
α-Al2O3微粉種類選擇加入量以53配比為基礎，試驗選用編號為y、s、z、b、j、c的；六種α-Al2O3微粉做對比試驗，這六種α-Al2O3微粉的粒徑分布和比表面積各不相同。采用的六種微粉盡管粒徑分布不同，比表面積各異，但配制的棕剛玉澆注料的物理性能都能滿足預期要求。相比之下，含微粉c的配料用水量（w）更小些（3.3%），各項物理指標也較好些。
當選用α-Al2O3微粉c，加入量（w）為3%~6%時，配料用水量相同，并且試樣的物理指標也在目標值內。
Uf-SiO2種類選擇加入量
本實驗選用國產微粉和埃肯微粉作對比試驗，國產uf-SiO2配料用水量3.5%（w），埃肯uf-SiO2配料用水量3.3%（w）。澆注料的物理性能見表2�？梢钥闯�，要達到相近的流動性，用國產的uf-SiO2時，施工用水量多于用埃肯uf-SiO2的用水量，試驗的各相物理指標都不如用進口微粉的試樣。更為嚴重的是，因為國產微粉雜質含量高，1500℃燒后試樣外觀規整。為了制得質量優良的預制塊，決定采用�？系膗f-SiO2。

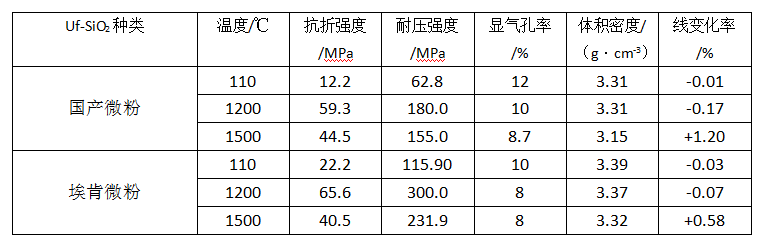

表2 國產和埃肯微粉的物理性能
試驗選用�？衔⒎鄣募尤肓浚╳）為3%、4%、5%、6%、7%做對比試驗，試驗結果列與表3。由表3可以看出，當uf-SiO2加入量為3%~4%（w）時，施工用水量較大，燒后線變化也較大，當加入量為5%~7%（w）時，施工用水量較小，各項指標也在目標值內。
水泥種類和加入量剛玉預制塊由于位于陶瓷杯中心和風口部位，為保證其良好的高溫性能，由配料引入的CaO必須小于0.5%（w），所以該澆注料應為性能優良的超低水泥澆注料。試驗選用CA-75G和71兩種純鋁酸鈣水泥做對比試驗，加入量在0.5%~1.5%（w）。結果發現，兩種水泥當加入量為0.5%~1.5%（w）時，各項物理指標都能滿足要求。但前者雜質略高于后者，后者性能較為穩定，故決定采用71水泥。

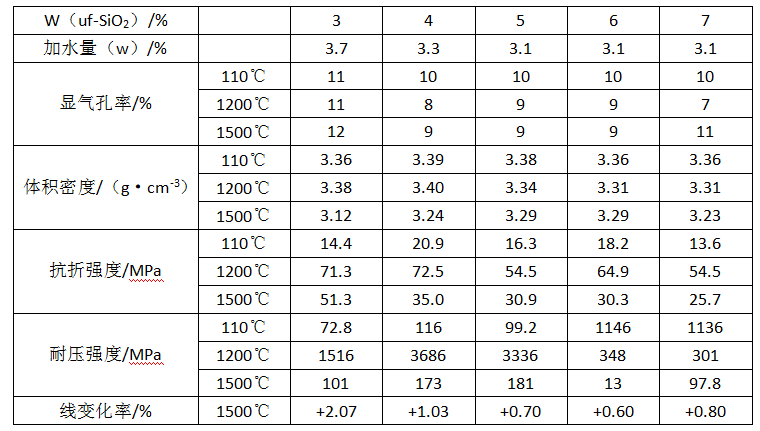

表3 uf-SiO2的用量選擇結果
配比確定選用粗顆粒、中顆粒、細粉質量比為58:22:20，其中α-Al2O3微粉加入量為6%（w），uf-SiO2加入量為6%（w），71水泥加入量為1%（w）制備了棕剛玉澆注料。
棕剛玉澆注料的抗渣結果為：切開坩堝，無明顯的浸蝕滲透現象。從抗堿試驗來看，剛玉莫來石完全潰散，無一完整的�？寺傆駱优c棕剛玉澆注料試樣完整無裂紋，其抗堿性試驗結果見表4。棕剛玉澆注料有較好的抗堿性能，但與塞隆剛玉樣相比，抗渣試驗后體積膨脹較大，吸收的K2O也較好。

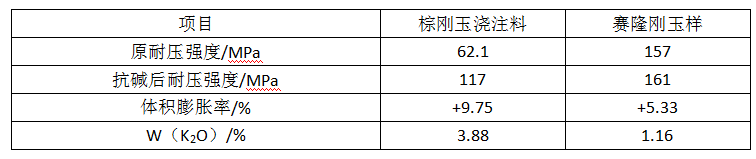

表4 抗堿性試驗結果
結論
選用粗顆粒、中顆粒、細粉質量比為58:22:20，其中α-Al2O3微粉加入量為6%（w），uf-SiO2加入量為6%（w），71水泥加入量為1%（w）制備棕剛玉澆注料。澆注料的結構致密、高溫線變化小、高溫強度高、抗熔渣及鐵水滲透侵蝕性好，在高溫還原氣氛下長期使用性能較好�？梢赃_到還原氣化爐的要求。
