采用高鋁礬土為主要原料,引入少量ZrO2(因ZrO2呈單斜和四方形之間的相變,可提高制品的熱震穩定性),加入一定量的復合結合劑和添加劑,通過控制泥料的顆粒級配,經成型和高溫燒成制得的耐火制品稱為抗剝落高鋁磚。
抗剝落機理是由引入ZrO2后,其微觀結構特征決定了具有抗剝落性能:
(1)ZrO2集合體周圍有明顯的微裂紋,該集合體與周圍的剛玉、莫來石有明顯的間隙脫皮。
(2)發育良好的ZrO2集合體呈柱狀,在空間形成層狀分布,ZrO2之間有細小狹縫,其尺寸只有1~5μm,形成溝道結構。這種結構亂層疊加,迂回曲折,有利于應力傳遞和分散。
(3)莫來石發育良好,呈纖維狀,與ZrO2和剛玉等在空間交錯存在,形成復合增強結構。顯然,ZrSiO4 在高溫下分解時與周圍的AL2O3反應,生成ZrO2與莫來石,ZrO2晶體的存在阻止了纖維狀莫來石晶體及板柱狀剛玉的生長,并被其包裹,因此在ZrO2周圍呈亂層狀態。
(4)巖相分析表明剛玉和莫來石結構的交錯,ZrO2間插其中,在周圍存在微裂紋,較大ZrO2晶體自身及周圍有放射狀微裂紋。
抗剝落高鋁磚的上述結構在承受應力時會起到能量逸散,提高熱穩定性及高溫強度的效果。

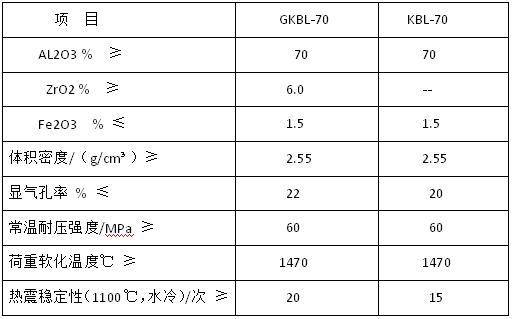

抗剝落高鋁磚應具有較高的荷重軟化溫度,高溫結構性能好,熱震穩定性能好,抗水泥熟料侵蝕性能強,抗剝落,耐堿蝕、低導熱性能優良,其理化指標下下表。
